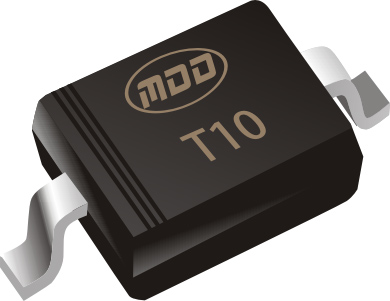

失效模式
开关二极管的失效模式主要包括以下几种:
短路失效:二极管内部结构损坏,导致正反向电阻都变得非常小,形成短路。
开路失效:二极管内部断裂,导致电路中断。
漏电流增加:在反向偏置时,二极管漏电流大幅增加,影响电路正常工作。
反向击穿:二极管在反向电压超过其击穿电压时,导致不可逆的损坏。
失效原因
造成开关二极管失效的原因多种多样,主要包括以下几个方面:
热应力:二极管在工作过程中会产生热量,过高的温度可能导致二极管内部材料的老化和劣化,从而引发失效。尤其是在高频和大电流的应用中,热应力问题尤为突出。
电应力:过高的电压或电流会超过二极管的额定值,导致其失效。例如,反向电压超过二极管的击穿电压,或正向电流超过其最大额定值。
机械应力:在制造和使用过程中,二极管可能会受到机械应力的影响,如振动、冲击等,这些应力可能导致二极管内部结构的损坏。
环境因素:湿度、腐蚀性气体等环境因素也会影响二极管的性能和寿命。例如,湿度过高可能导致二极管封装失效,腐蚀性气体则可能导致金属电极的腐蚀。
失效分析方法
针对开关二极管的失效,常用的失效分析方法包括以下几种:
外观检查:通过显微镜等工具检查二极管的外观,寻找明显的损坏迹象,如裂纹、变色等。
电性能测试:使用万用表、示波器等工具测试二极管的电气性能,如正向压降、反向漏电流等,判断是否符合规格。
热成像分析:利用热成像仪观察二极管工作时的温度分布,寻找过热点,从而推断出可能的失效原因。
X射线检查:通过X射线成像技术检查二极管内部结构,寻找内部损坏或缺陷。
拆解分析:将失效的二极管进行拆解,详细检查其内部结构和材料,找出失效的根本原因。
预防措施
为了减少开关二极管的失效,工程师可以采取以下预防措施:
优化散热设计:在电路设计中,合理布局二极管和散热片,确保良好的散热效果,防止过热。
合理选择参数:根据实际应用需求,选择合适的二极管型号,确保其电压、电流和功率余量充足。
加强环境防护:在设计和使用过程中,采取措施防止环境因素对二极管的影响,如采用密封封装、防潮处理等。
严格工艺控制:在制造过程中,严格控制生产工艺,确保二极管的质量和一致性。
开关二极管的失效是电子电路中常见的问题,了解其失效模式和原因,掌握相应的失效分析方法,对于提高电子产品的可靠性至关重要。
