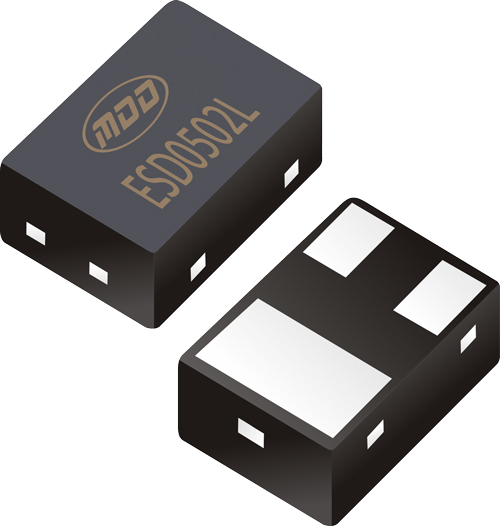

失效原因
过载电压和电流：静电二极管设计用于吸收有限的静电能量。当施加的静电放电能量超过二极管的吸收能力时，会导致二极管过热，从而引发烧毁或电气特性退化。
反向偏压破坏：静电二极管通常连接在电路的关键节点处，保护电路免受静电冲击。然而，在实际应用中，电路设计可能会使二极管在反向偏压条件下工作超过其额定值，从而引发击穿和失效。
热应力：由于静电二极管在吸收静电能量时会产生热量，过多的热量积累会导致二极管材料的退化。这种热应力长期作用下，可能会导致器件结构性损坏。
制造缺陷：制造过程中存在的缺陷如微观裂纹、不均匀的掺杂和污染等，都可能在静电冲击下被放大，导致器件过早失效。
失效机制
热失效：当静电二极管在短时间内承受过大的静电能量时，会导致器件内部产生大量热量。如果热量不能及时散出，将会引起器件过热，导致硅片熔化，进而使二极管失效。这种失效通常表现为器件电气特性显著变化，甚至完全失去保护功能。
击穿失效：当施加在静电二极管上的反向电压超过其耐压值时，二极管会发生击穿现象。这种击穿可能是暂时的（可恢复性击穿）或者永久性的（不可恢复性击穿）。击穿失效通常表现为二极管漏电流急剧增加，保护效果丧失。
材料退化：长期的热应力和电应力作用会导致二极管材料结构的退化，例如硅材料中的掺杂物扩散、界面缺陷增加等。这些退化现象会逐步削弱二极管的电气性能，最终导致器件失效。
失效分析方法
外观检查：使用显微镜观察失效静电二极管的外观，查找表面裂纹、烧毁痕迹等物理损伤。通过外观检查可以初步判断失效的类型和严重程度。
电气测试：通过测量失效二极管的电气特性（如正向电压、反向漏电流等），与正常器件进行对比，判断失效的性质。例如，反向漏电流增加可能表明二极管发生了击穿。
热成像分析：利用红外热成像技术检测失效器件在工作时的温度分布，查找过热区域，推断热失效的原因和位置。这种方法尤其适用于检测由于热应力引起的失效。
断层扫描和切片分析：通过X射线断层扫描和物理切片技术，可以详细观察二极管内部结构，查找内部缺陷和损伤。例如，硅片中的裂纹和空洞可以通过这些方法精确定位和分析。
失效仿真：利用计算机仿真技术，对静电二极管在不同静电冲击条件下的响应进行模拟，帮助理解失效机制并优化设计。这种方法可以有效预测二极管在各种实际应用环境下的表现。
预防措施
设计优化：在电路设计中，合理选择静电二极管的额定值，并确保其工作条件在安全范围内。可以通过并联或串联多个二极管来提高耐压和耐流能力。
热管理：改善器件散热条件，确保静电二极管在工作过程中不会因为热积累而过热。例如，优化PCB设计，增加散热通道。
材料改进：采用高质量的原材料和先进的制造工艺，减少制造缺陷和材料退化问题，提高静电二极管的可靠性。
静电防护措施：在电子设备的设计和使用过程中，采取有效的静电防护措施，如接地、屏蔽和使用防静电包装材料，减少静电放电的风险。
静电二极管在电子设备中起着至关重要的保护作用。通过深入分析其失效原因和机制，并采取适当的预防措施，可以有效提高电子设备的可靠性和寿命。
