MDD整流桥并联均流难题:多器件协同工作的黄金法则

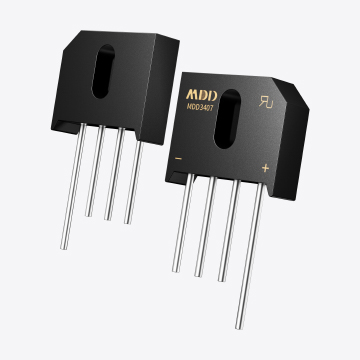

在高功率电源、UPS(不间断电源)、工业逆变器和电动汽车充电系统等应用中,单个整流桥的额定电流往往无法满足系统需求,因此需要通过整流桥并联来提高整流能力。然而,在实际设计过程中,并联整流桥常会遇到均流不均的问题,导致某些器件承受过大电流而提前失效。本文将结合MDD整流桥的应用,探讨并联均流难题,并总结多器件协同工作的黄金法则,帮助工程师优化设计,提高系统可靠性。

1.整流桥并联的主要挑战
在理论上,若多个整流桥并联,电流应当均匀分布,以便每个整流桥都能合理分担负载电流。然而,在实际应用中,由于以下几个原因,电流往往无法均匀分布:
(1)二极管的正向压降差异(VF不匹配)
整流桥内部的二极管,即使是同一批次的产品,其正向压降(VF)仍存在微小的制造公差。VF较低的二极管会先导通并承受较大电流,而VF较高的二极管则导通较少或几乎不导通,导致单个整流桥过载失效。
(2)结温影响(温度漂移)
二极管的正向压降(VF)会随温度上升而降低,导致导通电流进一步增加,形成热失控效应(Thermal Runaway)。如果某个整流桥先发热,它的VF会下降,使其承受更大电流,进一步升温,最终导致过热损坏。
(3)PCB走线不对称
如果并联整流桥的PCB布线长度不同,某些桥式整流器的路径电阻较低,将承担较大电流,进一步加剧均流不均的问题。
2.解决方案:黄金法则
为了确保整流桥在并联工作时能够均流稳定,我们可以采用以下几条黄金法则进行优化设计。
(1)选用匹配度高的整流桥
在设计中应优先选择同一批次、同一型号的MDD整流桥,并确保其VF公差尽可能小。MDD提供严格筛选的低VF匹配整流桥,如MDD KBPC系列,能够降低均流误差,提高系统稳定性。
(2)增加均流电阻(Rbal)
为了减少VF不匹配的影响,可以在每个整流桥的输出端串联一个小电阻(通常为0.1Ω至0.5Ω),该电阻会对高电流通路形成一定的压降,迫使各整流桥的电流趋于均衡。均流电阻的功率应根据总电流计算,避免过热损坏。
(3)优化PCB布线
在并联设计中,确保所有整流桥的布线长度一致,等长等阻设计,避免因PCB走线阻抗差异造成电流分配不均。对于大电流应用,可以采用铜排或宽铜箔布线,确保低阻抗连接。
(4)采用散热均衡设计
由于温度对整流桥均流影响显著,建议使用统一散热设计,如安装共用散热片或使用导热垫片,确保所有整流桥工作在相同的热环境中。MDD的GBPC系列整流桥,采用金属底座封装,可有效降低温差带来的均流偏差。
(5)选择低热阻封装
使用低VF且低热阻的整流桥(如MDD的肖特基整流桥GBJ或GBPC系列),能够减少因温度变化导致的均流失衡。此外,金属封装比塑料封装的散热效果更好,可优先选用。
(6)采用主动均流控制电路
在更高功率应用(>50A)中,可以使用主动均流控制电路,如运放电路检测各整流桥的输出电流,并通过MOSFET动态调整负载分配,实现精准均流。
3.实战案例:MDD整流桥在工业电源中的应用
某工业电源设计需要输出100A整流电流,初始方案采用两颗MDD KBPC5010(50A/1000V)整流桥并联,但测试时发现:
一个整流桥流过65A,另一个仅35A,导致前者发热严重,长期工作后易损坏;
热成像测试发现温度差达到15°C,说明均流不良。
优化方案:
选用更严格匹配VF的MDD KBPC5010整流桥;
在每个整流桥的输出端串联0.2Ω/5W均流电阻;
采用加厚PCB铜箔+共用散热片,确保温度均匀;
重新优化布线,保证对称布局。
最终测试结果:两颗整流桥的电流误差降低至±5%,温度差减少至3°C,系统稳定性大幅提升。
4.结论
整流桥并联虽然能提高整流能力,但工程师必须正视均流不均的挑战,否则容易导致某些整流桥过载损坏,影响系统寿命。通过选用低VF匹配整流桥、增加均流电阻、优化PCB布线、强化散热设计,可以有效改善均流问题,提升系统的可靠性和寿命。MDD提供高品质整流桥方案,助力工程师解决整流桥并联的均流难题,实现高效稳定的电力系统设计。
