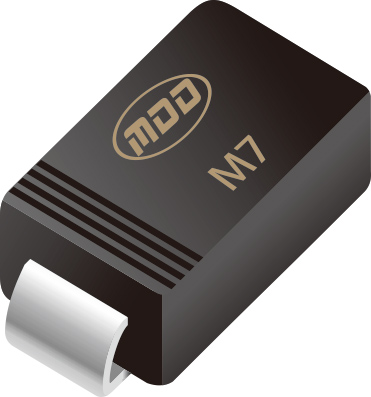

1. 整流二极管的结构与原理
整流二极管由P型半导体和N型半导体构成，中间形成一个PN结。当外加电压施加到二极管的两端时，PN结的行为决定了电流是否可以通过。这个特性使整流二极管能够在特定条件下导通电流，而在其他条件下阻止电流流动。
在正向偏置（P型半导体连接到正电压，N型半导体连接到负电压）时，PN结的势垒电压被降低，从而允许电流通过二极管。这个正向导通的过程通常伴随着一个小的电压降，称为正向压降。对于硅整流二极管，这个压降大约为0.7V，而对于锗整流二极管，则约为0.3V。
相反，当整流二极管处于反向偏置（P型半导体连接到负电压，N型半导体连接到正电压）时，PN结的势垒电压增加，阻止电流通过。这种反向阻断能力使整流二极管能够在电源转换中有效地将交流电的一部分截断，从而只允许单方向的电流通过。
2. 导电特性的关键参数
整流二极管的导电特性由多个关键参数决定，这些参数在设计和选择二极管时起着重要作用。
正向电压降（Forward Voltage Drop）: 正向电压降是整流二极管导通时两端的电压差。对于硅二极管，这一电压通常在0.7V左右。这个参数在电路设计中非常重要，因为它直接影响到电路的效率和功耗。
反向漏电流（Reverse Leakage Current）: 当整流二极管处于反向偏置时，理想情况下应该没有电流通过。然而，在实际情况下，二极管会有少量的反向漏电流。这一参数通常很小，但在高温条件下可能会显著增加，从而影响电路的性能。
最大反向电压（Maximum Reverse Voltage, VR）: 这是二极管能够承受的最大反向电压。在超过此电压后，二极管可能会发生反向击穿，导致永久性损坏。因此，在电路设计中，选择具有足够高反向电压的二极管至关重要。
恢复时间（Reverse Recovery Time, Trr）: 恢复时间是指二极管从导通状态切换到截止状态所需的时间。在高频应用中，这个参数尤为重要，因为较短的恢复时间能够提高电路的工作效率。
3. 整流二极管的应用
整流二极管在各种电源电路中得到了广泛应用，如整流桥、电源适配器和DC-DC转换器等。以下是几个典型应用示例：
单相整流电路: 在单相交流电源中，整流二极管通常被用于构建全波或半波整流电路，以将交流电转换为直流电。全波整流电路通常由四个整流二极管组成的整流桥构成，能够有效地利用交流电的两个半周期。
电源适配器: 整流二极管在电源适配器中发挥着重要作用，通过将输入的交流电转换为设备所需的直流电。由于电源适配器通常需要处理较高的电流，整流二极管的正向电压降和最大反向电压是选择的重要参数。
保护电路: 在某些应用中，整流二极管还可以用作保护器件，防止反向电压对敏感元件造成损害。例如，在电动机驱动电路中，二极管可以防止反向电压损坏驱动器件。
4. 结论
整流二极管因其简单可靠的导电特性，成为电力电子和各种电源电路中不可或缺的元件。理解其导电特性和相关参数，对于电路设计和应用选择至关重要。
