肖特基二极管与整流桥在电路应用中很常见，很多工程师在使用时可能没有注意，但是肖特基二极管和整流桥的特性已经决定了他们在电路中的应用。

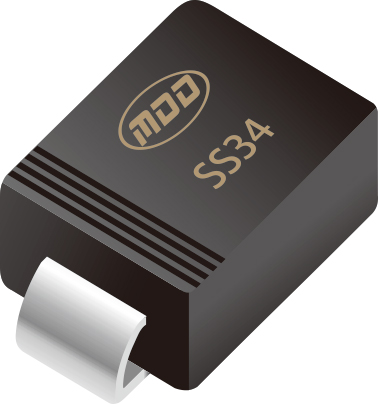

肖特基二极管
肖特基二极管是一种特殊类型的半导体二极管，其主要特点如下：结构与工作原理：肖特基二极管由一个金属与N型半导体材料构成，形成一个金属-半导体接触（肖特基势垒）。它允许电流在一个方向上流动，即从金属到半导体（正向偏置）时导通，而在另一个方向上阻止电流流动（反向偏置）。
低正向电压降：相比传统PN结二极管，肖特基二极管的正向电压降更低（通常在0.2到0.3伏特之间），这意味着它在导通时的功耗更低。
快速开关特性：肖特基二极管的开关速度快，主要用于高频应用中。
应用：主要用于电源转换、高频整流、开关电源等领域。
整流桥
整流桥，也称为桥式整流器，是一种将交流（AC）电转换为直流（DC）电的电子组件，其主要特点包括：
结构与工作原理：整流桥通常由四个二极管构成一个桥式结构，可以是四个独立的二极管或一个单一的四端整流桥封装。它允许交流电在两个方向上流动，但通过二极管的排列方式，将AC转换为DC。
电压降：整流桥中的二极管通常有更高的正向电压降，特别是当使用普通硅二极管时。
应用：广泛用于各种电源转换设备，如电源适配器、电池充电器、电源模块等。
主要区别
组成与构造：肖特基二极管是单个二极管，而整流桥由四个二极管组成。
正向电压降：肖特基二极管的正向电压降低于普通二极管，因此在整流桥中使用肖特基二极管可以降低功耗。
开关速度：肖特基二极管的开关速度通常比整流桥中使用的普通硅二极管快。
应用场景：肖特基二极管常用于需要快速开关和低正向电压降的场合，而整流桥更多用于一般的AC到DC转换。
耐压和泄漏电流：肖特基二极管的耐反向电压通常较低，反向泄漏电流较高；而整流桥中的二极管（如果是非肖特基类型）则在这些方面表现较好。
肖特基二极管和整流桥在电子电路设计中理解它们的不同特点和应用场景对于设计高效、可靠的电源转换电路至关重要。肖特基二极管在需要快速开关和低电压降的应用中更为理想，而整流桥则适用于广泛的交流到直流转换应用。
