在高频电路中，二极管不仅需要具备快速导通和关断特性，还必须在高频开关过程中尽量减少能量损耗和电磁干扰。普通整流二极管由于反向恢复时间较长，难以满足高频应用需求，而快恢复二极管凭借其短反向恢复时间和较低的开关损耗，成为开关电源、逆变器和射频功率控制等高频电路的首选元件。

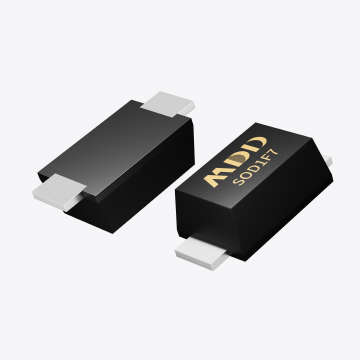

.jpg)
一、快恢复二极管的特点
快恢复二极管属于PN结二极管的一种，其主要特性是反向恢复时间（Trr）短。与普通整流管相比，FRD在从导通到反向截止时，PN结中储存的少数载流子能够迅速清空，从而显著降低反向恢复电流，避免二极管在切换时出现较大浪涌电流和反向功率损耗。此外，快恢复二极管通常具有以下优势：
反向恢复时间低至几十纳秒，特别适合几十kHz到MHz级的高频开关场景；
反向恢复电荷（Qrr）较低，有助于减少开关噪声与EMI；
反向耐压高（通常为200V~600V），适用于高压变换电路；
结电容小，能够在高频电路中保持较高响应速度。
二、快恢复二极管在高频电路的典型应用
高频开关电源（SMPS）
在反激、正激、半桥及全桥拓扑中，快恢复二极管常用作输出整流器件，负责将高频变压器输出的交流脉冲电流快速整流成直流电流。相比普通整流管，FRD能够降低因反向恢复电流带来的功率损耗，提高电源的转换效率和负载响应能力。
功率因数校正（PFC）电路
在Boost PFC电路中，二极管需频繁快速切换。普通整流二极管会因长Trr带来额外损耗甚至影响功率因数。快恢复二极管的低Qrr特性可以减少桥臂开关损耗，有效提高PFC电路的工作效率和稳定性。
逆变器与高频变换
在逆变器（如光伏逆变器和UPS系统）中，FRD可用作续流二极管或缓冲二极管。它的快速开关能力能抑制因高频PWM驱动产生的交叉导通问题，减小开关损耗和发热量，提升系统的整体效率。
高频谐振电路
在LLC谐振或ZVS/ZCS等软开关电路中，快恢复二极管因Trr小、能与MOSFET或IGBT形成更高效的续流路径，避免死区期间产生过大的反向电流冲击，从而优化谐振波形和电磁兼容性。
三、应用设计要点
在高频电路中应用FRD时，工程师需要重点关注以下几个方面：
耐压选择：确保二极管的V<sub>RRM</sub>高于最大工作电压的1.2~1.5倍，避免浪涌造成击穿。
电流与结温管理：FRD的正向压降（V<sub>F</sub>）略高于肖特基二极管，但其高频性能更优。需合理选择额定电流并做好PCB散热设计。
匹配开关频率：根据开关电源频率选取反向恢复时间适合的FRD，以防止因Trr过长导致MOSFET开关损耗增加。
并联/串联使用：对于大功率应用，可通过并联分流或串联增压方案使用FRD，但需要增加均流/均压电路。
MDD辰达半导体的快恢复二极管凭借其快速的反向恢复特性、低开关损耗和高频适应能力，在高频电路中扮演着不可替代的角色。无论是在开关电源、PFC电路还是逆变器系统中，FRD都能有效提高效率、减少热损耗和电磁干扰。设计者在选型时需综合考虑耐压、电流、Trr等参数，并结合散热和EMI设计，才能发挥快恢复二极管的最佳性能。
