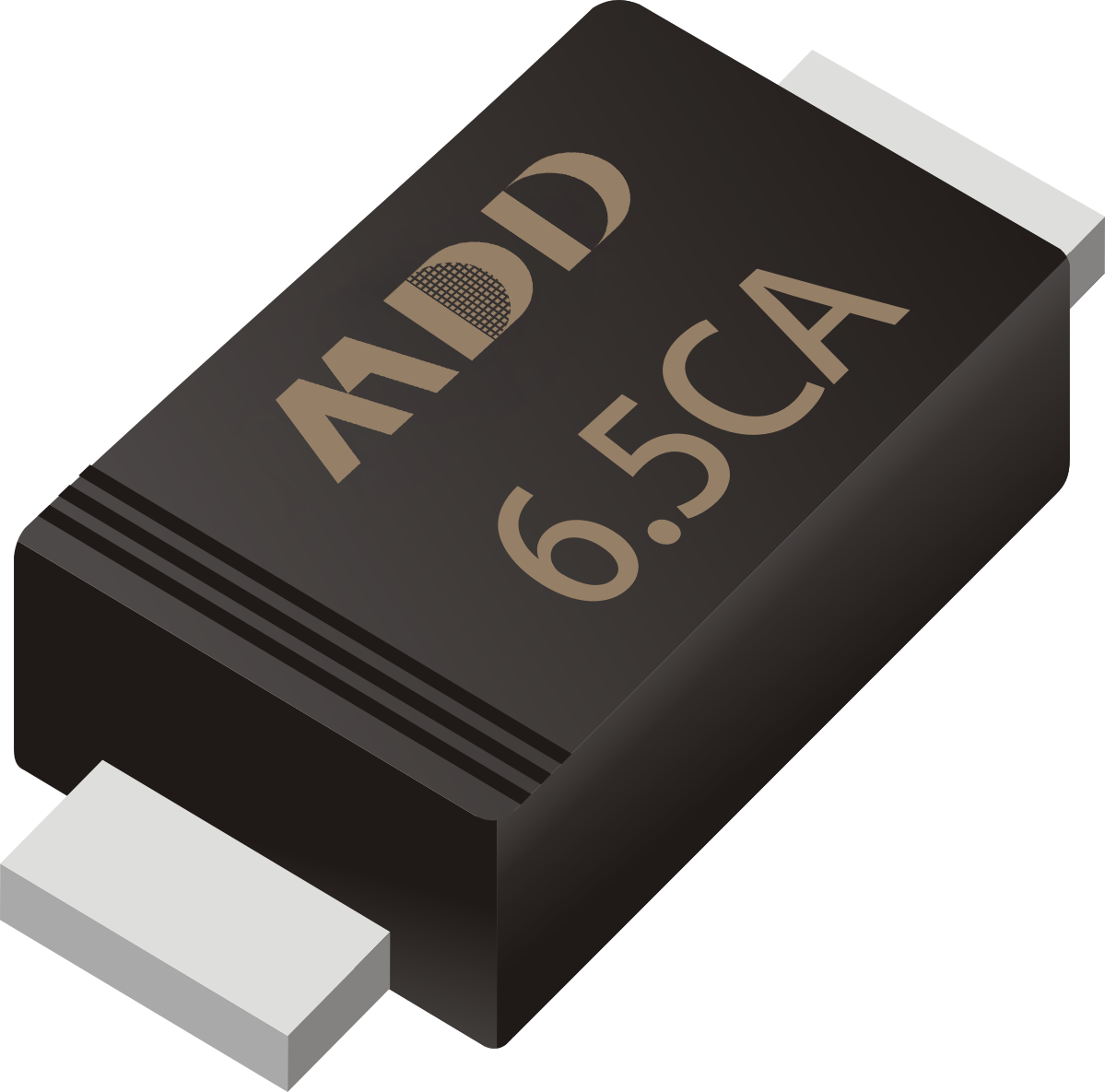

TVS二极管的工作原理
TVS二极管通常处于反向偏置状态。当电路中出现瞬态电压时，TVS二极管会迅速响应，在超过其击穿电压时导通，并将过量的电流引导到地，从而将电压钳制在预定的安全范围内。当瞬态事件过去后，TVS二极管会恢复到高阻抗状态。
TVS二极管损坏的原因
TVS二极管的损坏可能由多种原因引起，其中最常见的是超出其额定参数的瞬态事件，如极高的脉冲电流或电压。这种过度的电气应力可能会导致TVS二极管的击穿电压永久性降低，或导致内部的PN结严重损坏。此外，长期暴露在极端环境条件下，如高温、高湿或长期的轻微过电压，也可能加速TVS二极管的老化，最终导致其失效。
TVS二极管损坏的症状
判断TVS二极管是否损坏的第一步是观察电路的运行状态。如果电路突然无法正常工作，或者保护功能失效，可能就需要检查TVS二极管是否出现故障。以下是几种常见的损坏症状：
电阻变化：TVS二极管在正常情况下表现为高阻抗（反向状态）。如果二极管损坏，它可能表现为低阻抗（短路）或开路。使用万用表测量TVS二极管的正反向电阻，如果测得的反向电阻非常低或接近零，则TVS二极管可能已短路。
电压钳位失效：在瞬态电压事件下，损坏的TVS二极管可能无法有效钳制电压，导致被保护电路出现过压情况。这可能导致电路中其他元件的损坏。
物理损坏：在一些情况下，TVS二极管的损坏可能伴随着物理上的可见损伤，如烧焦、裂纹或外壳破裂。
如何测试TVS二极管
为了确认TVS二极管是否损坏，可以使用以下几种测试方法：
静态测试：使用万用表测试TVS二极管的正反向电阻值。对于正常的TVS二极管，正向电阻应较小，而反向电阻应非常大。如果在反向测量时，电阻接近零或非常低，表明TVS二极管可能短路损坏。如果反向电阻接近无穷大但正向电阻也是无穷大，则可能是开路损坏。
动态测试：通过向TVS二极管施加一个可控的瞬态电压信号，观察其是否能够正确钳制电压。如果TVS二极管不能在指定电压范围内钳制电压，表明它可能已损坏。
曲线追踪仪测试：使用曲线追踪仪，可以直观地看到TVS二极管的V-I特性曲线。正常的TVS二极管在超过击穿电压时应表现出显著的电流上升。如果V-I曲线异常，如在低电压时导通或根本不导通，则可能表明TVS二极管已损坏。
TVS二极管在电子电路中起着至关重要的保护作用。了解其工作原理和损坏原因，并能够准确判断其是否损坏，是保证电路安全和稳定运行的关键。
