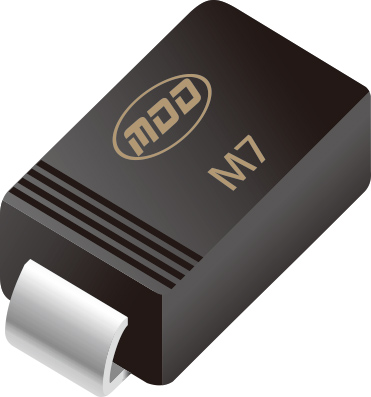

主要参数
反向击穿电压（V_R）
反向击穿电压是指二极管在反向偏置状态下，能够承受的最大电压。如果反向电压超过此值，二极管会发生反向击穿，导致永久性损坏。反向击穿电压的选择取决于应用电路中的最大反向电压。
正向电压降（V_F）
当二极管在正向偏置状态下导通时，两端的电压降称为正向电压降。该参数影响二极管的效率，因为较高的正向电压降会导致更多的能量损失，转化为热量。硅整流二极管的典型正向电压降约为0.7V，而肖特基二极管则低至0.2V左右。
正向电流（I_F）
正向电流是二极管在正向偏置状态下能够承受的最大电流。该参数决定了二极管的导通能力和功率处理能力。超过该电流值会导致二极管过热甚至损坏。
反向漏电流（I_R）
在反向偏置状态下，二极管会有微小的反向电流，称为反向漏电流。理想情况下，这个电流应该很小，但实际器件中，漏电流的大小会随着温度升高而增加。
结电容（C_j）
结电容是二极管PN结的电容效应，主要影响高频电路中的性能。结电容越大，高频性能越差。低结电容的二极管在高频应用中更具优势。
恢复时间（t_rr）
恢复时间是二极管从导通状态转变为截止状态所需的时间。该参数在高频整流和开关电路中尤为重要。快速恢复二极管具有较短的恢复时间，有助于提高电路的开关效率。
影响因素
材料类型
整流二极管的材料对其性能参数有直接影响。硅材料二极管的正向电压降较高，而使用金属-半导体接触的肖特基二极管则具有较低的正向电压降和较快的恢复时间。
制造工艺
二极管的制造工艺会影响其内部结构，从而影响电气性能。例如，通过优化掺杂浓度和扩散工艺，可以提高二极管的反向击穿电压和正向电流能力。
温度
温度对二极管的参数有显著影响。随着温度的升高，正向电压降会略有降低，而反向漏电流和结电容会显著增加。此外，高温还会加速二极管的老化和性能退化。
封装形式
二极管的封装不仅影响其散热能力，还影响其电气特性。例如，良好的散热设计可以提高二极管的正向电流能力，而小型封装则有助于减少寄生电感和电容。
应用环境
二极管在不同的应用环境中，其参数表现会有所不同。例如，在高频应用中，需要选择低结电容和快速恢复时间的二极管；在高电压应用中，需要选择高反向击穿电压的二极管。
整流二极管是电力电子和电源管理中不可或缺的关键元件。了解其主要参数及影响因素，有助于工程师在设计和应用中选择合适的二极管，确保电路的可靠性和效率。
