1. 基本原理与结构

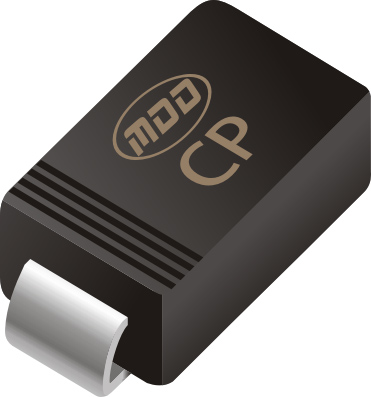

TVS二极管
TVS二极管是一种专门用于保护电路免受瞬态电压(如静电放电、雷击、电源浪涌等)损害的器件。它的工作原理是当电压超过其击穿电压时,TVS二极管迅速导通并将过剩的能量泄放,从而保护下游的电路元件。
TVS二极管的结构通常包括一个PN结,类似于常规的整流二极管,但它设计成具有非常低的击穿电压和高击穿功率。这使得它在瞬间电压冲击时能够迅速反应,并承受较大的能量。
开关二极管
开关二极管则主要用于高速开关应用。它们通常被设计用于处理高频信号或在逻辑电路中进行开关操作。开关二极管的主要特点是其快速的开关速度和低的正向压降。
开关二极管的结构与普通的PN结二极管类似,但其制造工艺和材料选择上更注重高速开关性能。它们的PN结区域更窄,以减少载流子的存储时间,从而提高开关速度。
2. 功能与应用
TVS二极管
TVS二极管的主要功能是保护电路免受瞬态过电压的破坏。它们广泛应用于需要防护的场合,如电源线路、数据传输线、通信设备、汽车电子等。当瞬态电压出现时,TVS二极管迅速导通,将过电压限制在安全范围内,防止敏感器件被击穿或损坏。
在设计过程中,工程师通常会选择TVS二极管来保护那些易受电压尖峰影响的关键元件。TVS二极管的选型需要考虑其击穿电压、钳位电压、最大峰值脉冲电流等参数,以确保其在实际应用中能提供有效的保护。
开关二极管
开关二极管主要用于信号处理和逻辑电路中。例如,它们可以在高频振荡器、混频器、整形电路和数字逻辑电路中找到应用。在这些场合,开关二极管需要以极快的速度从导通状态切换到截止状态,以确保信号的完整性和系统的响应速度。
此外,开关二极管在通信设备、计算机硬件和其他需要高速信号处理的电子设备中也有广泛应用。其低的正向压降和高的反向恢复速度是这些应用中的关键性能指标。
3. 选型与设计考虑
TVS二极管
选择TVS二极管时,工程师需要特别注意其击穿电压(通常稍高于电路的工作电压)、钳位电压(在过电压事件中TVS二极管限制的最大电压)、以及最大峰值脉冲电流(TVS二极管能够承受的最大瞬态电流)。此外,还需要考虑其响应时间,以确保其能够迅速响应瞬态事件。
开关二极管
在选择开关二极管时,主要考虑的是其开关速度(通常以反向恢复时间来衡量)、正向电压降(在导通状态下的电压降越低越好)、以及反向电流(在截止状态下的漏电流)。这些参数决定了开关二极管在高速信号处理中能否有效工作。
TVS二极管和开关二极管虽然都属于二极管的范畴,但它们在功能和应用上有着显著的区别。TVS二极管主要用于电路保护,防止瞬态电压对电路造成损害;而开关二极管则用于高速信号处理和开关操作。工程师在选择和设计电路时,需要根据具体的应用需求,选择合适的二极管类型,以确保电路的可靠性和性能。
