1. 结构

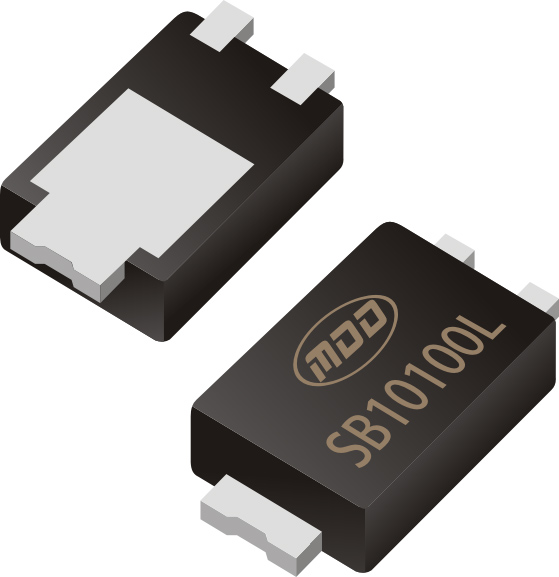

肖特基二极管的结构与传统的PN结二极管不同。它是由金属和半导体材料直接接触形成的,其金属一般是铝、钛或钼,半导体通常是N型硅。由于没有PN结,肖特基二极管形成的是金属-半导体结(Schottky Barrier),这种结构带来了其独特的电气特性。
开关二极管则是典型的PN结二极管,由P型半导体和N型半导体组成。其结构相对简单,且制造成本低。开关二极管设计用于快速切换,因此在结构上通常会优化以减少电容和恢复时间。
2. 导通电压
肖特基二极管的一个显著特点是其较低的导通电压,通常在0.2V到0.3V之间。这是由于金属-半导体结的特点,使得电子从N型硅向金属迁移的势垒较低,因而导通电压较低。这种低导通电压使得肖特基二极管在低电压应用中非常高效,尤其是在高频和高效整流应用中。
相比之下,开关二极管的导通电压一般在0.6V到1.0V之间,与普通的硅二极管类似。其较高的导通电压主要源于PN结的特性,需要克服P型和N型材料之间的势垒。
3. 反向恢复时间
反向恢复时间是二极管从导通状态转换到截止状态的时间,这是评估其开关性能的重要指标。肖特基二极管由于没有少数载流子,因而其反向恢复时间非常短,通常只有几纳秒。这使得肖特基二极管非常适合于高速开关应用,如开关电源和高频信号整流。
开关二极管的设计目标就是快速切换,因此它们的反向恢复时间也相对较短,但一般在几十纳秒到几百纳秒之间,仍然快于普通的整流二极管。开关二极管常用于数字电路中,如逻辑电路和高速脉冲电路。
4. 反向漏电流
肖特基二极管的反向漏电流通常较高,这是其主要缺点之一。由于金属-半导体结的特性,肖特基二极管在反向偏置时的漏电流较大,这在某些应用中可能会导致能量损失和效率降低。
相比之下,开关二极管在反向偏置时的漏电流较低,这使得它们在需要高反向阻断特性的应用中更为适用,如高压整流和保护电路。
5. 应用场景
肖特基二极管广泛应用于需要快速切换和低电压降的场合,如开关电源、射频电路和高效整流器。其低导通电压和快速恢复特性使其在这些应用中非常受欢迎。
开关二极管则更多用于数字和脉冲电路中,如高速开关电路、逻辑电路和脉冲变换器。其设计目标是实现快速切换和低反向漏电流,因此在这些应用中表现优异。
肖特基二极管和开关二极管在结构、导通电压、反向恢复时间、反向漏电流和应用场景等方面有显著不同。肖特基二极管以其低导通电压和快速恢复时间在高效整流和高速开关应用中占据重要地位,而开关二极管则因其快速切换和低反向漏电流在数字电路和脉冲应用中得到广泛使用。
