工作原理
快恢复二极管
快恢复二极管是一种具有较快反向恢复时间的二极管。反向恢复时间指的是当二极管从导通状态切换到截止状态时,二极管内的少数载流子需要撤离的时间。普通整流二极管在这一过程中会产生较长的反向恢复时间,导致开关速度慢、效率低。快恢复二极管通过优化半导体材料和结构设计,使其反向恢复时间大大缩短,通常在几十纳秒至几百纳秒之间,从而适用于高频开关电路和高速整流电路中。
TVS二极管
TVS二极管是一种专门用于保护电路免受瞬态电压(如电源浪涌、电磁干扰等)冲击的器件。它在正常工作电压下处于高阻状态,当电压瞬时超过其击穿电压时,TVS二极管会迅速进入低阻状态,将过剩的电流引入地线,防止电压尖峰损坏敏感的电子器件。其响应时间极快,一般在皮秒级别,能够有效保护电路免受瞬态高电压的影响。
特性对比
反向恢复时间
快恢复二极管:具有较短的反向恢复时间,通常在几十纳秒至几百纳秒之间。
TVS二极管:反向恢复时间不是其关键参数,因为其主要功能是电压钳位保护,而不是快速恢复。
工作电压和击穿电压
快恢复二极管:具有较高的反向耐压,通常用于整流和开关电路中,工作电压范围广。
TVS二极管:具有明确的击穿电压,当电压超过这一值时会迅速导通,通常用于低电压电路保护。
功耗
快恢复二极管:由于其在高频下的工作效率较高,因此在高频开关电路中功耗较低。
TVS二极管:在正常状态下功耗极低,但在承受瞬态电压时会吸收大量能量,因此需要考虑其功耗和热管理。
封装和尺寸
快恢复二极管:通常以DO-41、DO-201等标准封装形式出现,适合于各种电路板设计。

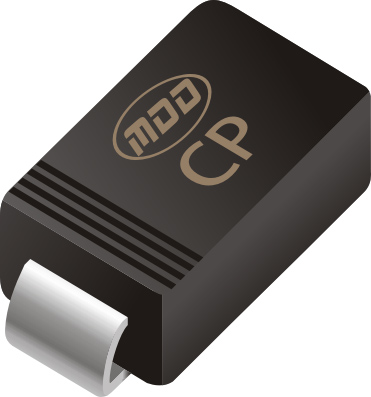

TVS二极管:常见的封装有SMA、SMB、SMC等,以便在有限空间内提供高效保护。
应用场景
快恢复二极管
快恢复二极管广泛应用于高频开关电源、DC-DC转换器、逆变器等需要快速恢复特性的电路中。由于其快速恢复能力,可以显著提高电路的效率和稳定性,减少开关损耗和电磁干扰。例如,在电动汽车的电机驱动控制系统中,快恢复二极管用于高速切换,确保系统的高效运行。
TVS二极管
TVS二极管主要用于保护敏感电子器件免受瞬态电压冲击,常见于电源端口保护、数据线保护、通信设备保护等。例如,在USB接口、电源适配器、网络设备中,TVS二极管可以防止静电放电(ESD)和电源浪涌对内部电路的损害。
快恢复二极管和TVS二极管在工作原理、特性及应用场景上有显著的不同。快恢复二极管主要用于高频、高效的电路切换,而TVS二极管则侧重于电路保护,防止瞬态电压对电子设备的损害。了解并正确选用这两种二极管,对于设计高效、可靠的电子电路至关重要。
