一、功能与应用
整流二极管
整流二极管的主要功能是将交流电(AC)转换为直流电(DC),这一过程被称为整流。整流二极管通常用于电源供应电路中,特别是在AC-DC电源变换器中。它们可以在半波整流和全波整流电路中发挥作用,确保电流只在一个方向上流动,从而产生直流电。
应用方面,整流二极管广泛用于各种电子设备的电源部分,如充电器、变压器和电源适配器等。其主要目的是提供稳定的直流电源,确保电子设备的正常运行。
TVS二极管
TVS二极管主要用于保护电子电路免受瞬态电压尖峰的冲击,这些尖峰电压可能来自雷击、电源开关、静电放电(ESD)等。TVS二极管在正常工作电压下表现为高阻抗,但当电压超过其击穿电压时,会迅速进入导通状态,提供低阻抗通道,将过压能量吸收并分散,从而保护敏感电子元件不受损坏。
TVS二极管主要应用于保护数据线路、电源线和信号线等,特别是在计算机、通信设备和汽车电子中,以防止电压瞬变对敏感电子元件的破坏。
二、设计特性
反向恢复时间
整流二极管的一个重要特性是反向恢复时间,即二极管从导通状态恢复到阻断状态所需的时间。较长的反向恢复时间会在高频应用中引起问题,因为它会导致效率降低和发热增加。因此,在高频整流应用中,快速恢复二极管(如肖特基二极管)更为常用。
相比之下,TVS二极管并不强调反向恢复时间,因为其主要作用是瞬态电压抑制,而不是频繁的电流整流。
击穿电压和钳位电压
TVS二极管的关键参数是击穿电压和钳位电压。击穿电压是TVS二极管开始导通的电压,而钳位电压是二极管在击穿后能限制的最高电压。TVS二极管需要在电路的正常工作电压之上但低于危险电压水平的击穿电压范围内工作,以确保其能在需要时有效保护电路。
整流二极管的击穿电压通常较高,因为它们主要用来处理较高电压的整流过程,而不是瞬态电压抑制。
功率处理能力
整流二极管通常需要处理较大的持续电流,因此其功率处理能力较高,额定电流可以从几安培到上千安培不等。相反,TVS二极管主要处理瞬态事件,因此其额定功率主要取决于其能够吸收和分散的瞬态能量,一般在几百瓦到几千瓦的范围内。
三、封装和材料

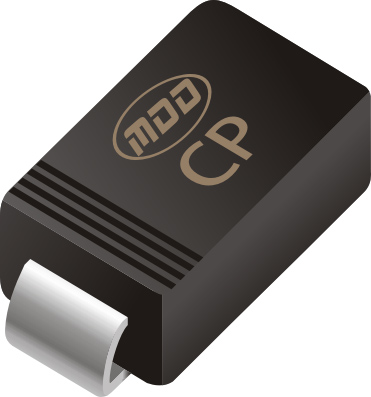

整流二极管和TVS二极管的封装形式也有所不同。整流二极管通常采用轴向或径向引线封装,也有表面贴装(SMD)封装,适用于不同的电路安装需求。TVS二极管则更多采用SMD封装,以便于在紧凑的电路板上进行安装,适应现代电子设备的小型化趋势。
在材料方面,整流二极管常用硅(Si)材料,快速恢复二极管可能使用肖特基材料(如铝、钛等金属)。TVS二极管也主要使用硅材料,但为了实现快速响应和高能量吸收,可能会采用更先进的制造工艺和材料。
整流二极管和TVS二极管虽然都是半导体二极管,但在功能、应用、设计特性、封装和材料方面都有显著的差异。整流二极管主要用于电流整流,提供稳定的直流电源,而TVS二极管则用于保护电路免受瞬态电压的冲击。
