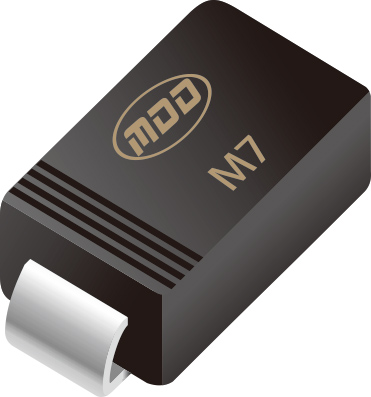

整流二极管的基本概念
整流二极管,通常用于将交流电(AC)转换为直流电(DC)。其主要特点是能够承受较高的电流和电压。整流二极管在正向导通时具有低压降,在反向时具有高阻抗,能够有效阻止电流反向流动。常见的整流二极管类型包括硅整流二极管和肖特基整流二极管。
快恢复二极管的基本概念
快恢复二极管(FRD)是一种专门设计用于高速开关电路的二极管,其特点是具有较快的反向恢复时间。反向恢复时间是指二极管从正向导通状态转变为反向阻断状态所需的时间。快恢复二极管通常用于高频率和高效能的电力电子设备中,如开关电源、逆变器和电机驱动器。
整流二极管与快恢复二极管的主要不同点
反向恢复时间
整流二极管的反向恢复时间较长,通常在几微秒(μs)到几十微秒之间。这是因为它们主要设计用于低频应用,如电力整流,因此对反向恢复时间的要求不高。
相比之下,快恢复二极管的反向恢复时间非常短,通常在几十纳秒(ns)到几百纳秒之间。这使得快恢复二极管非常适合高频应用,因为较短的恢复时间能够减少开关损耗,提高电路效率。
反向恢复特性
整流二极管在反向恢复期间会产生较大的反向电流峰值,这可能会引起电磁干扰(EMI)和开关损耗。这些特性限制了整流二极管在高频应用中的使用。
快恢复二极管在设计时就考虑了这些问题,其反向恢复电流峰值较小,恢复过程更加平滑,从而减少了电磁干扰和开关损耗。这使得快恢复二极管在高频电路中表现更为优越。
应用领域
整流二极管主要用于低频、大电流的整流电路中,如电源适配器、充电器和电力整流器。这些应用不需要二极管具有非常快的恢复时间,而更注重二极管的耐用性和电流承载能力。
快恢复二极管则广泛应用于需要快速开关的电力电子设备中,如开关电源、逆变器和高频焊机。在这些应用中,快速恢复时间可以显著提高系统的效率和性能。
结构与材料
整流二极管通常采用普通硅材料制造,其结构简单,制造成本低。因此,在大规模生产中,整流二极管具有较高的经济性。
快恢复二极管则可能使用更先进的材料和结构设计,如掺杂金或铂来降低载流子的寿命,从而实现快速恢复。这些技术使得快恢复二极管的制造成本较高,但在高性能应用中,这种投资是值得的。
整流二极管和快恢复二极管虽然在基本功能上都可以用来控制电流的方向,但它们在反向恢复时间、应用领域、反向恢复特性以及结构材料等方面存在显著的差异。整流二极管适用于低频、大电流的应用,而快恢复二极管则专为高频、高效能的应用设计。
