在电源设计、逆变器、电机控制等中高频率场合中，整流器件的性能对系统效率和稳定性起着至关重要的作用。传统整流二极管（如1N5408、1N4007）虽然成本低、应用广，但在快速切换电路中存在明显的“迟钝”问题，表现为反向恢复时间较长，容易造成电能损耗、热量积聚甚至干扰加剧。而MDD快恢复整流器应运而生，它在保留整流能力的基础上，大幅提升了反向切换速度，是高频电路中不可或缺的器件之一。本文MDD将深入解析快恢复整流器的工作特性、与普通整流管的差异，以及其在实际电路中的典型应用场景。

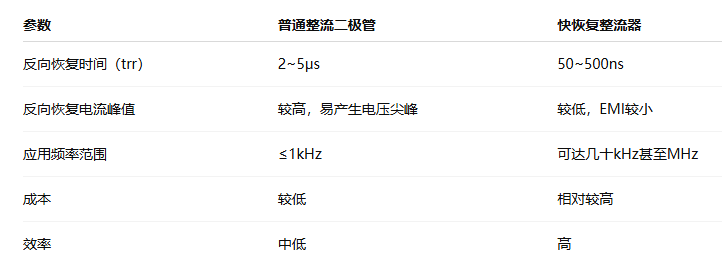

整流器件的一个关键性能指标就是反向恢复时间（trr），即当二极管从导通状态转入截止状态所需的时间。普通硅整流管的trr通常在几微秒（μs）级别，而快恢复整流器的trr一般控制在数百纳秒（ns）以内，甚至更低。
快恢复整流器利用掺杂优化或通过使用特殊工艺（如金属掺杂、寿命控制等）来加快载流子的复合速度，从而在电流方向发生切换时能更快截止，减小能量损失和寄生震荡。
二、快恢复整流器的核心优势
高频响应能力强
可广泛应用于开关频率为数十kHz至数百kHz的场合，支持PWM、同步整流等高速切换系统。
降低EMI干扰
快速关断意味着更小的di/dt和dv/dt尖峰，有助于抑制电磁干扰（EMI），提升电源的EMC性能。
减小开关损耗，提升能效
在高频变换电路中，整流二极管的反向恢复损耗是重要的能耗来源，快恢复器件能有效控制这一损耗。
三、典型应用场景
1.开关电源（SMPS）
在反激、正激、半桥、全桥等拓扑中，用作二次侧整流器件。尤其在输出频率较高（>50kHz）时，普通整流管已难以胜任。
2.电机驱动与逆变器
用于IGBT的自由轮回路，快恢复特性可减小电压尖峰、降低开关损耗，提升系统响应速度。
3.PFC功率因数校正电路
用于提升功率因数的Boost结构整流部分，快恢复器件可提高功率因数修正效率。
4.高频通信电源
电信机房和基站电源通常要求高效率与低干扰，快恢复整流器广泛用于其中。
5.高频变压器次级整流
如DC-DC隔离电源模块、服务器电源板等模块化应用中，也大量使用快恢复器件以优化效率。
四、选型要点与使用建议
trr参数需匹配系统频率：例如，开关频率为100kHz的系统中，trr应≤200ns；
注意器件的浪涌电流能力（IFSM）：尤其在开机或感性负载下，需具备较强抗浪涌能力；
合理布局与散热：高频整流本身热耗较大，应选择合适封装（如TO-220、DPAK）并注意散热；
避免与普通二极管并联使用：因trr不一致，会导致电流不均，甚至提前失效；
关注反向电压与正向电流额定值：确保选型冗余设计，避免因工作点接近极限引发失效。
五、最后
MDD快恢复整流器作为连接普通整流管与超快器件（如肖特基二极管）之间的重要过渡方案，在频率、效率、抗干扰与性价比之间实现了优良的平衡。它不仅是开关电源与电机驱动领域的“利器”，更因其广泛适应性成为现代电子系统中的基础器件之一。对于电源设计工程师而言，掌握快恢复整流器的性能参数、应用特性与设计要求，是实现高性能、高稳定性系统的关键一步。
